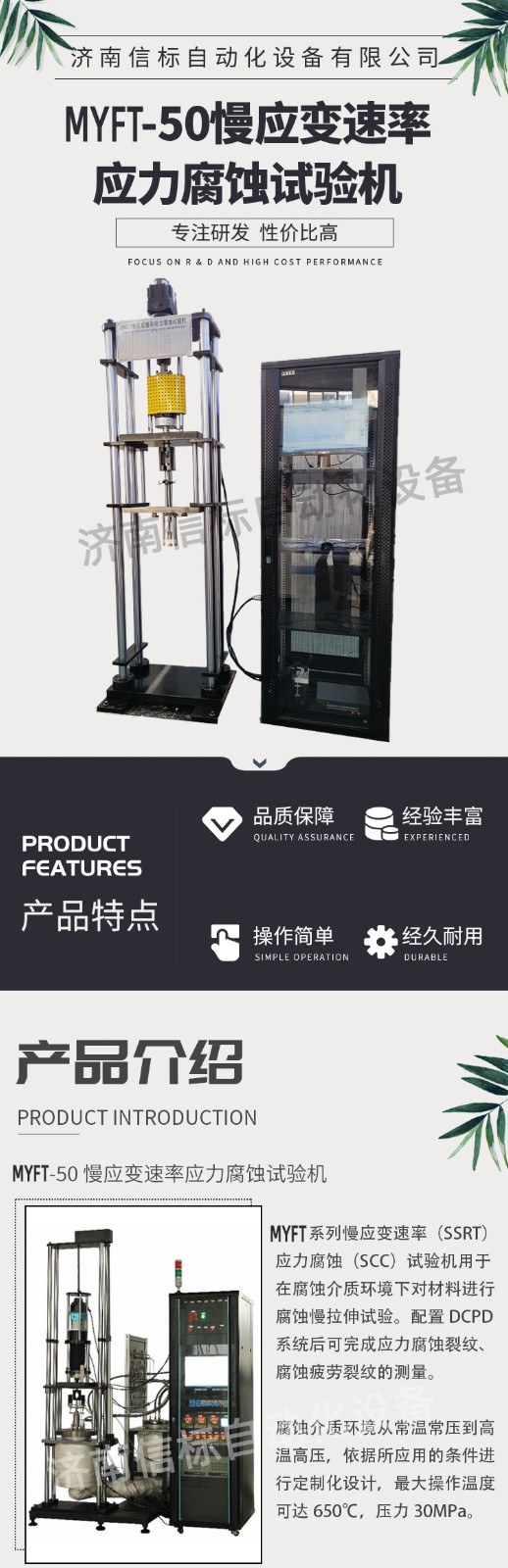

1 設備簡介 慢應變速率（SSRT）應力腐蝕（SCC）試驗機用于在腐蝕環境下對材料進行腐蝕慢拉伸試驗。 可選配實驗釜提供了介質環境下的試驗條件，實現從常溫到高溫、從常壓到高壓的試驗環境。
配置 DCPD 裂紋擴展測量系統及更換為用于疲勞測試的加載單元，可實現在腐蝕環境下的腐蝕疲 勞加載與連續裂紋擴展長度和裂紋擴展速率測量。標配為慢速加載系統，通過100小時實驗，推算1000小時及更長時間材料變化特性。
2 系統組成
本試驗系統由拉伸加載系統、腐蝕環境容器（實驗釜）、試驗夾具、 測控系統、試驗軟件、計算機、控制機柜等部分組成。
可擴展配置 DCPD 裂紋測量系統等。
2.1 拉伸加載系統 加載系統由機械傳動單元、電氣控制驅動單元和測控軟件單元組成。機械傳動單元選用精密滾珠絲杠、臺灣行星輪減速機和日本松下動單元作為基本的驅 動加載單元，加載平穩，長期穩定性好。測控單元選用負荷傳感器（美國）、光柵 位移傳感器和 STC800 控制系統組成，該系統經過長期使用證明，測控精度高、 性能穩定。
加載主機為落地式四立柱框架結構，框架采用重載載荷框架，有很高的剛性， 滿足慢速率拉伸的準確性和靈活性。
加載驅動單元為高性能全數字伺服系統，滿足慢速率拉伸時的恒定拉伸速率， 又可以在動態疲勞加載時有高的響應速度和準確性。
傳動系統選用無間隙高效率減速機和預緊精密滾珠絲杠，實現無間隙、無延遲 傳動加載。
2.2 環境容器（實驗釜）系統 （選配）
實驗釜及其溫度和壓力控制系統設計遵循簡單可靠的原則，實現溫度和壓力的可靠控制。
1) 實驗釜容積：不小于 2L；
2) 設計工作壓力：常壓；
3) 設計工作溫度：150℃（高溫玻璃材質實驗釜）；
4) 實驗釜溫度控制方式：電加
5) 支撐板、反向支架材質：316（待定）。
2.3 試驗夾具
1) 夾具材質 :304（待定）
2) 配置 7/16"（M10）圓形試樣夾具。
3) 配置板狀試樣夾具。
4）板材腐蝕彎曲夾具。(選配)
2.5 STC800 測控系統
1) STC800 是功能強大、性能穩定的全數字多通道閉環控制系統。STC800 集數據通信、數 據采集、閉環控制、I/O 操作于一體，應用于高精度閉環
控制的試驗機產品。
2) 可視化 PID 閉環控制調節技術，實現位移、負荷、應變 等通道最佳閉環控制效果。同時支持各通道開環、閉環 狀態任意切換。
3) 采用多核心總線連接式系統架構，大幅度提升系統運行速度、系統響應及控制精度，實現了 平滑控制切換、數據采集同步。針對加載過程特性變化大的試驗過程，可選多段式自適應 PID 控制，使控制更精準。
4) 采用高精度傳感器采集卡，全程分辨率不變，采集速率恒定，極大拓展了傳感器測量范圍。
5) 編碼器正交碼信號倍頻防抖技術，數倍提升數字量的分辨率。
6) 支持傳感器線性修正功能，滿足傳感器測量范圍的擴展以及機器準確性等級的提升。
7) 位移、大延伸等采用 32bit 高速數字量計數器，保證數字量計數無遺漏。
8) 試臺位置隨時記憶功能，無須擔心意外斷電造成的試臺位置丟失，確保軟限位的準確可靠。
9) 軟限位、微動開關、急停開關等安全保護，保護設備的安全使用。
10) 網口（RJ45）、USB 通信端口，方便與計算機的連接使用。
2.6 試驗軟件基本功能
1) 支持公制單位；
2) 支持功能導航，依據導航界面選擇相應的試驗功能；
3) 力、位移、變形數值實時顯示
4) 實時繪制力-位移曲線、力-應變曲線、力-時間曲線、應變-時間曲線、應力-應變曲線等；
5) 支持試樣控制流程化設計，方便試驗方法擴展；
6) 支持慢應變加載控制；
9) 支持多程序段組合控制，實現一次試驗完整測試 CT 試樣在環境系統下各種韌性強度指標；
10) 支持試驗過程中調整控制參數并即時應用；
11) 支持自動和人工試驗日志記錄；
12) 支持試驗中止后恢復功能；
13) 支持掉電后試驗恢復功能；
14) 支持采集數據掉電保留；
15) 支持 30 天以上的長期連續試驗；
16) 試驗數據可導出為 EXCEL、ACCESS 格式；
17) 支持設備超載保護以及各種設備安全和試驗安全保護。

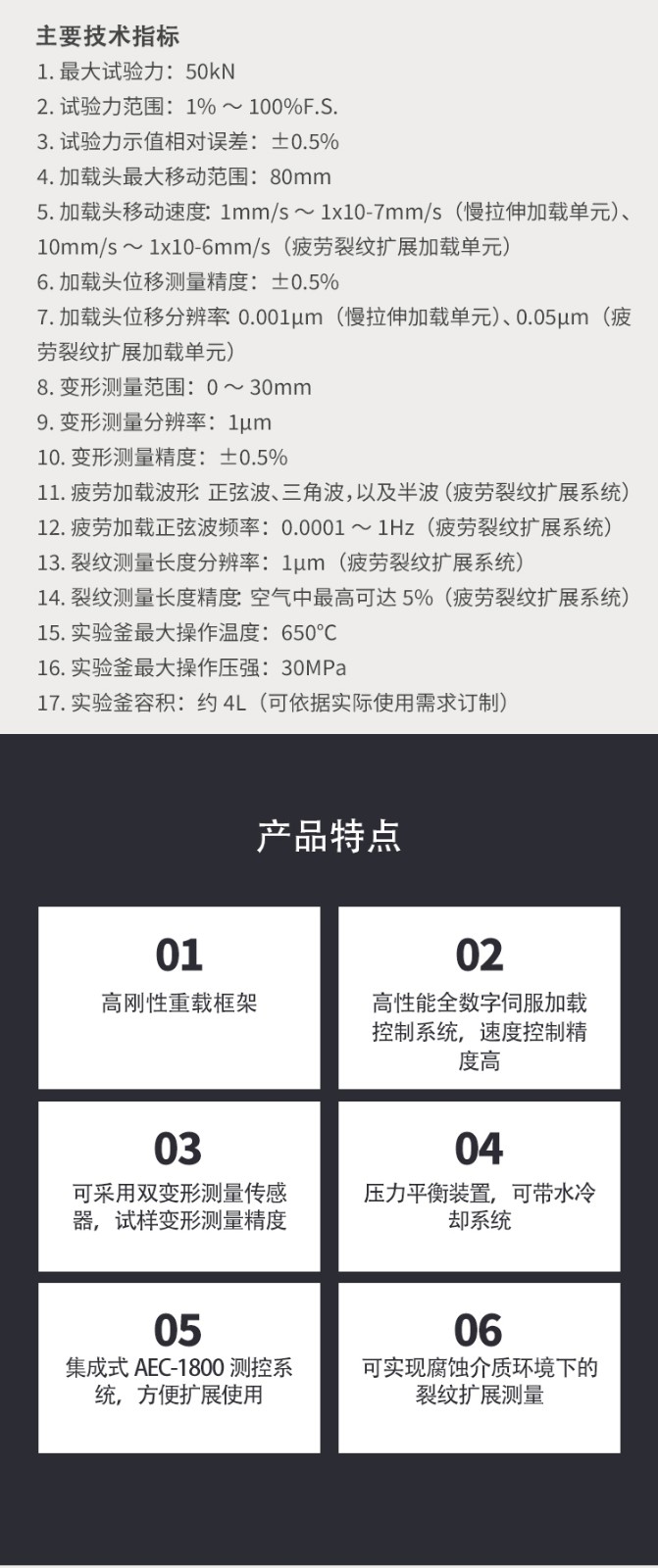

3 設備特點
1) 高剛性重載框架；
2) 高性能全數字伺服加載控制系統，速度控制精度高；
3) 可采用雙變形傳感器，試樣變形測量精度高；
4) 壓力平衡裝置；
5) 集成式 STC800 測控系統，方便擴展使用；
