CJ500船舶結構力學試驗臺教學系統
CJ500船舶結構力學試驗臺教學系統產品介紹：
船舶結構力學立管疲勞試驗裝置，CJ500船舶結構力學試驗臺教學系統可進行同時施加彎矩、軸向力以及內壓作用下的立管疲勞試驗；針對剛性立管的彎矩加載，可實現最大6m長試件的疲勞壽命試驗，也可以針對柔性立管實現最大長度9m試件的端部轉動疲勞試驗。

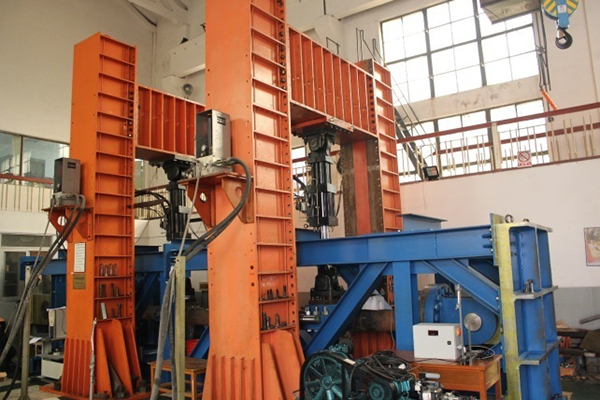

主要用于各種比較大型結構的靜力、動力、疲勞斷裂的試驗研究。配有一套現代化計算機控制的動力加載系統及9m×15m的試驗平臺。該實驗還擁有一套現代化的液艙晃蕩模擬系統，質量（包括水）最大1500kg。
有立管疲勞試驗裝置，其主要功能有：（1）四點彎曲與軸向張力聯合作用，進行剛性立管疲勞試驗；（2）在端部實現彎距（轉動）加載，模擬柔性立管頂端的疲勞問題。
CJ500船舶結構力學試驗臺教學系統技術參數：
內壓30MPa；最大張力200T；最大彎距75TM。
(1)作動器的最大試驗力：±500N
(2)外形尺寸不小于：1200×700×800mm(長×寬×高)
(3) 試驗力測量范圍與示值精度：2%--100%FS，±1％示值；
(4)活塞行程±50mm
(5)位移測量分辨率：0.01mm
(6)位移測量精度：0.1%FS
(7)速度控制范圍：0.5mm/min-100mm/min
(8)速度控制精度：1%設定值
(9) 具有壓力負載自動適應控制功能
(10) 具有三通道協調加載控制功能，具有試驗過程自動編程控制功能
(11)進行彎曲、剪切、拉壓、偏壓、等結構試驗的配套輔具
微型桁架梁柱， 用于教學演示實驗，
