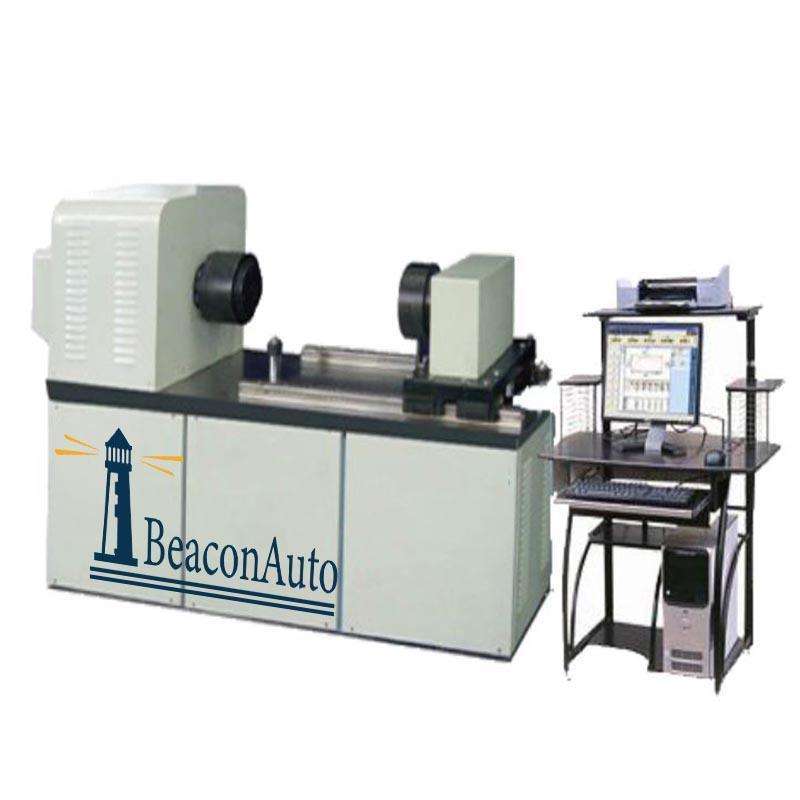

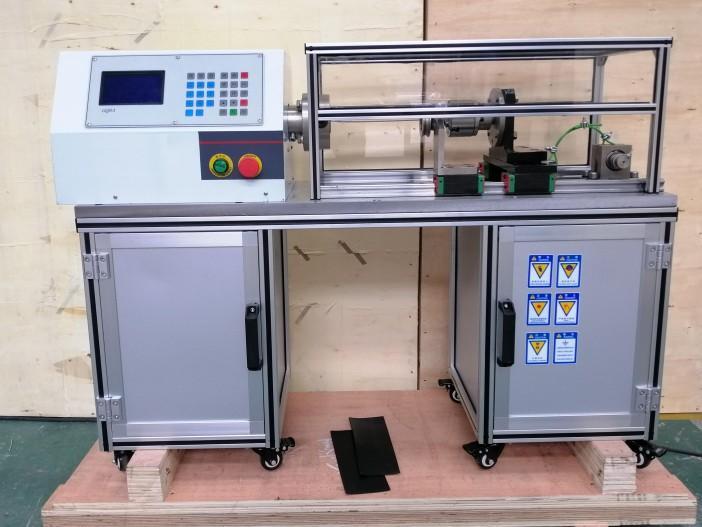

螺紋緊固件試驗分析系統

螺紋緊固件試驗分析系統

螺紋緊固件試驗分析系統使用范圍:

檢查緊固件組件組裝中使用的螺釘和螺母的質量對螺紋接頭的質量有很大影響。性能測試是用于裝配過程的比較重要的分析類型。它們確定緊固件部件的機械性能和公差,以確保它們滿足其性能要求。采用最先進夾緊力---螺紋扭矩復合傳感器。

螺紋緊固件試驗分析系統功能模塊:

有效力矩測試----ISO2320-2008,鎖緊螺母的緊固特性

摩擦系數測試---ISO16047-2005、GB/T16823

模擬工況試驗----根據顧客不同裝配工藝編程來驗證裝配有效性

衰減檢測-------延時檢測軸力的衰減曲線

屈服擰緊試驗----檢測屈服點需要的裝配扭矩、軸力

擰緊破壞試驗----檢測緊固件破壞的軸力、扭矩

其符合標準參考:ISO16047GB/T 3098.92002、GB/T16823.3-2010、ISO 2320

同時滿足不同車廠標準:DIN946JISB1084、WZ100、101GMW3359、SAE USCAR1011, VW01131

測試參數:軸力(夾緊力)、總扭矩、螺紋扭矩、支撐面扭矩、總摩擦系數、

支撐面摩擦系數、螺紋摩擦系數、K系數的測試試驗。

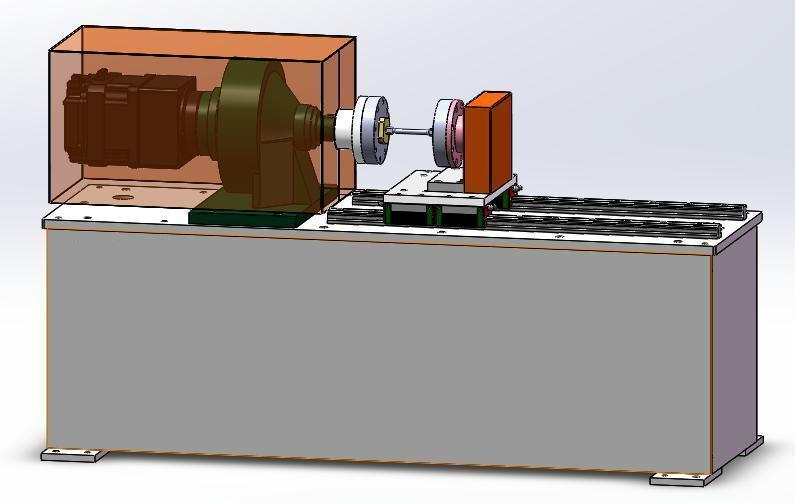

螺紋緊固件試驗分析系統傳感器技術及結構組成

動態總扭矩傳感器----------------- -德國定制

螺紋扭矩軸力復合傳感器-------------德國定制,完全和德國設備同步

工裝專業性,測試樣件長度≥2.5D即可,解決短樣件不能測試(需要做替代件)的問題,

可以滿足客戶任意的異形樣件測試,豐富的工裝設計測試經驗。

螺紋緊固件試驗分析系統主要技術參數:

1.緊固總扭矩測量范圍:1000 Nm

2.軸力夾緊力: 400KN

3.螺紋扭矩:500NM

4.扭矩測量精度:±0.5%

5.扭角測量分辨率:0.001°

6.扭角測量精度:  ±0.5%

7.加載轉速: 0~30r/min

8.夾緊載荷精度:±1%

9.扭轉方向: 正、反兩個方向

10.電源功率:10KW,三相 AC 380V

11.測試規格范圍:M8—M22

螺紋緊固件試驗分析系統測控系統和軟件技術:

多通道運行速度最快和性能最穩定的前沿技術DSP測控系統

采樣頻率:1000組數據以上/

采用目前最先進的網口通信,傳輸數據穩定可靠高效。

擴展功能強大,可以擴展成12通道以上

完全自主研發,打破依賴進口系統的局面

軟件功能強大,完全可以按用戶要求任意編程。

設備數據準確性保證

設備出廠前,權威計量院校準計量,出具第三方計量報告

試驗數據和海鹽國家標準件檢測中心(德國設備)、德國SCHATZ公司設備做對比試驗,保證三家試驗數據完全同步,才準予出廠

終身提供設備校準計量服務

所有試驗數據和進口設備完全同步,軟件功能程序全部免費開放
